研究内容
トランジスタレーザ



T.概要

 近年、動画をはじめとするリッチコンテンツの増加やスマートフォン,タブレットといったデバイスの普及に伴い、インターネットトラフィックが著しく増加しています。この増え続けるネットワーク需要を支えているのが光通信です。光通信の光源には半導体レーザが広く用いられていますが、本研究室では次世代高速光通信を見据えた新しい光源デバイス「トランジスタレーザ」の研究を行っています。 これまでに、トランジスタレーザ動作の数値解析、トランジスタレーザ素子構造の基礎となるAlGaInAs活性層を有する高品質埋め込みヘテロ構造の検討、そしてトランジスタレーザ素子の作製を行い、長波長帯トランジスタレーザとして初めての室温連続発振を達成し、構造を変更することでレーザ特性の改善を達成しています。



U.素子構造

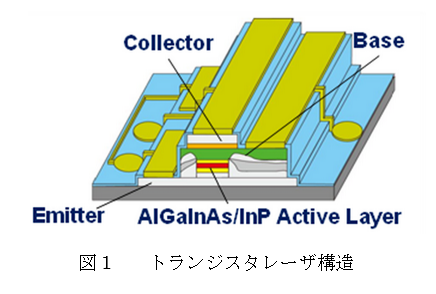

トランジスタレーザはヘテロ接合バイポーラトランジスタレーザ(HBT)に発光領域である活性層を導入した構造となっています(図1)。従来の半導体レーザと異なり、エミッタ,ベース,コレクタの3端子を有しています。エミッタから注入されたキャリアをコレクタ電圧により引き抜くことで、活性層への高速なキャリア供給を可能とし、高速動作が実現できます。





 活性層にはAlGaInAs材料を用いています。この材料を用いることで、大きな光利得が得られるだけでなく、良好な温度特性を有する素子も実現できます。これに加え、トランジスタレーザは埋め込みヘテロ構造を採用しています。この構造では活性層への光閉じ込め、また活性層への電流狭窄が起こり、低電流かつ高効率な動作が可能となります。



V.実験結果

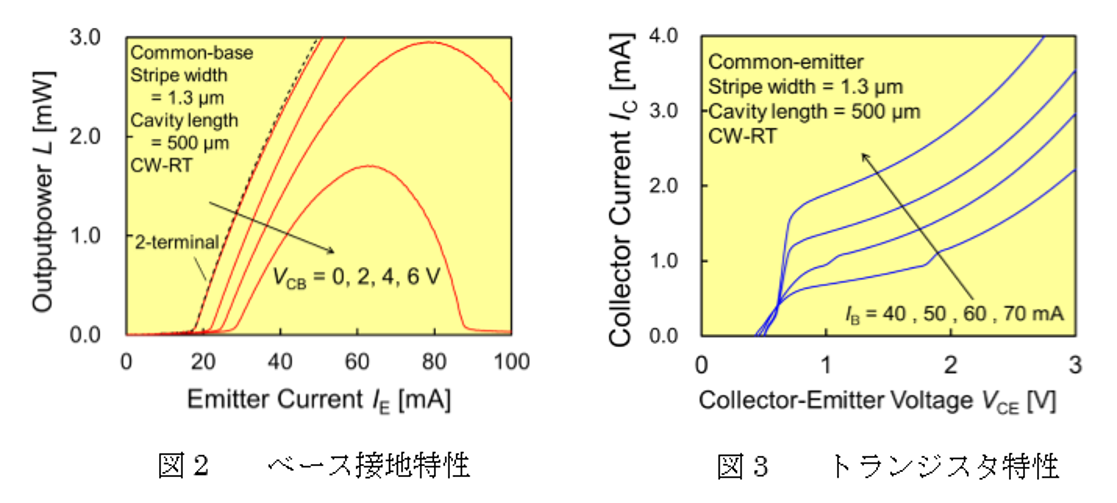

 ベース層のバンドギャップと膜厚を変えて二つの素子を作製しました。以下に実験結果を示します。 まず、バンドギャップ1.19 eV・ベース層膜厚100 nmの素子です。図2はベース接地における光出力を示したものです。 長波長帯npnトランジスタレーザとして初めて、室温連続発振動作に成功しました。コレクタ-ベース電圧が0 Vの時、しきい値エミッタ電流18 mA,外部微分量子効率(両面)22%が得られました。図3にはエミッタ接地におけるトランジスタ特性を示しています。電流増幅率0.02程度が得られました。

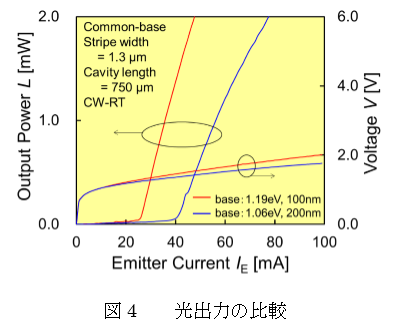

 図4はバンドギャップ1.06 eV・ベース層膜厚200 nmの素子と光出力特性を比較した図です。電流増幅率は0.02と等しい素子において、バンドギャップ1.19 eV・ベース層膜厚100 nmとすることで、しきい値電流、および効率の改善に成功しました。



 今後は発振特性を維持したまま電流増幅率の制御を行い、高速動作の実現を目指します。






List of reports
Journal Papers

(1) M. Shirao, S. Lee, N. Nishiyama, and S. Arai, “Large-signal Analysis of a Transistor Laser”, IEEE J. Quantum Electron, Vol. 47, No. 3, pp. 359-367, Mar. 2011.

(2) M. Shirao, T. Sato, Y. Takino, N. Sato, N. Nishiyama, and S. Arai, “Room-Temperature Continuous-Wave Operation of 1.3-μm Transistor Laser with AlGaInAs/InP Quantum Wells”, Appl. Phys. Express, Vol. 4, No. 7, pp. 072101-1-3, June 2011.

(3) Y. Takino, M. Shirao, T. Sato, N. Nishiyama, T. Amemiya, and S. Arai, “Regrowth Interface Quality Dependence on Thermal Cleaning of AlGaInAs/InP Buried-Heterostructure Lasers”, Jpn. J. Appl. Phys., Vol. 50, No. 7, pp. 070203-1-070203-3, July 2011.

(4) M. Shirao, T. Sato, N. Sato, N. Nishiyama, and S. Arai, “Room-Temperature Operation of 1.3-μm Transistor Laser with AlGaInAs/InP Quantum Wells”, Opt. Express, Vol. 20, No. 4, pp. 3983-3989, Feb. 2011.

5) Y. Takino, M. Shirao, N. Sato, T. Sato, N. Nishiyama, T. Amemiya, and S. Arai, “Improved Regrowth Interface of AlGaInAs/InP-Buried-Heterostructure Lasers by In-Situ Thermal Cleaning”, J. Quantum. Electron., Vol. 48, No. 8, pp. 971-979, Aug. 2012.


International Conferences

(1) M. Shirao, N. Nishiyama, S. Lee, and S. Arai, “Large Signal Analysis of AlGaInAs/InP Laser Transistor”, Conference on Lasers and Electro Optics/International Quantum Electronics conference (CLEO/IQEC 2010), CMY 7, May 2010.

(2) Y. Takino, M. Shirao, T. Sato, N. Nishiyama, and S. Arai, “Investigation of Regrowth Interface Quality of AlGaInAs/InP Buried Heterostructure Lasers”, The 22nd International Conference on Indium Phosphide and Related Materials (IPRM 2010), Wep27, May 2010.

(3) M. Shirao, T. Sato, Y. Takino, N. Sato, N. Nishiyama, and S. Arai, “Lasing Operation of Long-Wavelength Transistor Laser Using AlGaInAs/InP Quantum Well Active Region”, The 23rd International Conference on Indium Phosphide and Related Materials (IPRM 2011), Tu-3.2.4, May 2011.

(4) N. Sato, Y. Takino, M. Shirao, T. Sato, N. Nishiyama, and S. Arai, “Effect of Thermal Cleaning on Regrowth Interface Quality of AlGaInAs/InP Buried Heterostructure Lasers”, The 38th International Symposium on Compound Semiconductors (ISCS 2011), P5.60, May 2011.

(5) T. Sato, M. Shirao, N. Sato, N. Nishiyama, and S. Arai, “Room-Temperature Lasing Operation of a 1.3-μm npn-AlGaInAs/InP Transistor Laser”, The IEEE Photonic 2011 Conference (IPC 2011), WDD5, Oct. 2011.

(6) N. Sato, M. Shirao, T. Sato, M. Yukinari, N. Nishiyama, T. Amemiya, and S. Arai, “Room-Temperature Continuous-Wave Operation of a 1.3-μm npn-AlGaInAs/InP Transistor Laser”, The 23rd IEEE International Semiconductor Laser Conference (ISLC 2012), MA7, Oct. 2012.


Domestic Conferences

(1) M. Shirao, D. Imanishi, N. Nishiyama, and S. Arai, “長波長帯レーザトランジスタ実現へ向けたベース層の構造設計”, The 69th Autumn Meeting; The Japan Society of Applied Physics, 2p-P3-7, Sep. 2008.

(2) M. Shirao, Y. Takino, S. Lee, N. Nishiyama, and S. Arai, “レート方程式によるAlGaInAs長波長帯レーザトランジスタの動作解析”, The 70th Autumn Meeting; The Japan Society of Applied Physics, Digest III, 10p-S-10, Sep. 2009.

(3) M. Shirao, N. Nishiyama, S. Lee, and S. Arai, “AlGaInAs量子井戸活性層を有する長波長帯レーザトランジスタ変調効率の構造依存性”, The 57th Spring Meeting; The Japan Society of Applied Physics, 19p-E-6, Mar. 2010.

(4) Y. Takino, M. Shirao, T. Sato, N. Nishiyama, and S. Arai, “AlGaInAs/InP埋め込みヘテロ構造レーザにおける再成長界面品質のサーマルクリーニング依存性”, The 57th Spring Meeting; The Japan Society of Applied Physics, 19p-E-4, Mar. 2010.

(5) Y. Takino, M. Shirao, T. Sato, N. Nishiyama, and S. Arai, “AlGaInAs埋め込みヘテロ構造レーザにおけるサーマルクリーニング中雰囲気の再成長界面品質に対する影響”, The 71st Autumn Meeting; The Japan Society of Applied Physics, 19p-H-14, Aug. 2010.

(6) M. Shirao, N. Nishiyama, S. Lee, and S. Arai, “3端子を有するヘテロ接合バイポーラトランジスタ型SOAの数値解析”, The 58th Spring Meeting; The Japan Society of Applied Physics, 27a-P8-10, Mar. 2011

(7) T. Sato, M. Shirao, Y. Takino, N. Nishiyama, and S. Arai, “1.3-μm帯pnp-AlGaInAsレーザトランジスタの室温連続動作”, The 58th Spring Meeting; The Japan Society of Applied Physics, 26a-P5-14, Mar. 2011.

(8) N. Sato, Y. Takino, T. Sato, M. Shirao, N. Nishiyama, and S. Arai, “AlGaInAs/InP埋め込みヘテロ構造レーザにおけるサーマルクリーニング中温度の再成長界面品質に対する影響”, The 58th Spring Meeting; The Japan Society of Applied Physics, 26a-P5-15, Mar. 2011.

(9) T. Sato, M. Shirao, N. Sato, N. Nishiyama, and S. Arai, “1.3-μm帯npn-AlGaInAsレーザトランジスタの室温パルス動作”, The 72nd Autumn Meeting; The Japan Society of Applied Physics, 1a-ZL-10, Sep. 2011.

(10) N. Sato, M. Shirao, T. Sato, N. Nishiyama, and S. Arai, “ICP-RIEを用いたAlGaInAs/InP埋め込みヘテロ構造レーザ”, The 72nd Autumn Meeting; The Japan Society of Applied Physics, 1a-ZL-9, Sep. 2011.

(11) Sato, M. Shirao, N. Sato, M. Yukinari, N. Nishiyama, and S. Arai, “1.3-μm帯npn-AlGaInAsレーザトランジスタの室温連続動作”, The 59th Spring Meeting; The Japan Society of Applied Physics, 16a-F3-8, Mar. 2012.
